In qualità di fornitore esperto di valvole a farfalla in bronzo, ho assistito in prima persona alle diverse esigenze e preferenze dei nostri clienti in vari settori. Una domanda comune che sorge spesso è la differenza tra valvole a farfalla in bronzo di tipo wafer e di tipo lug. In questo post del blog approfondirò le caratteristiche uniche, i vantaggi e le applicazioni di ciascun tipo, aiutandoti a prendere una decisione informata per le tue esigenze specifiche.
Progettazione strutturale
La differenza più evidente tra le valvole a farfalla in bronzo di tipo wafer e di tipo lug risiede nel loro design strutturale. Una valvola a farfalla in bronzo di tipo wafer è progettata per essere installata tra due flange. È un'opzione compatta e leggera, con una struttura relativamente semplice. Il corpo della valvola è tipicamente sottile ed è tenuto in posizione dai bulloni che collegano le due flange su entrambi i lati. Questo design consente un'installazione semplice e veloce, poiché non richiede hardware aggiuntivo per il montaggio.
D'altra parte, una valvola a farfalla in bronzo di tipo con alette presenta alette filettate all'esterno del corpo valvola. Queste alette vengono utilizzate per fissare la valvola alla tubazione utilizzando bulloni e dadi. Le alette forniscono una connessione sicura e consentono di installare la valvola su una linea in cui un lato della tubazione può essere disconnesso senza influenzare l'altro lato. Ciò è particolarmente utile nelle applicazioni in cui è richiesta la manutenzione o la sostituzione della valvola.
Installazione e rimozione
Quando si tratta di installazione, le valvole a farfalla in bronzo di tipo wafer sono generalmente più facili e veloci da installare. Poiché sono semplicemente inserite tra due flange, il processo di installazione prevede principalmente l'allineamento della valvola con le flange e il serraggio dei bulloni. Ciò li rende una scelta popolare per le applicazioni in cui il tempo è essenziale o dove è prevista una frequente sostituzione della valvola.
Tuttavia, l'installazione di valvole a farfalla in bronzo di tipo aletta è un po' più complicata. Le alette filettate devono essere correttamente allineate con i fori nelle flange e i bulloni devono essere serrati in modo uniforme per garantire una connessione senza perdite. Sebbene l'installazione possa richiedere più tempo, il vantaggio delle valvole a capocorda diventa evidente quando è il momento di rimuoverle o sostituirle. In un sistema di tubazioni, una valvola a capocorda può essere rimossa senza disturbare i tubi adiacenti, il che rappresenta un vantaggio significativo in un'installazione complessa o con spazi ristretti.
Resistenza alla pressione e alle perdite
In termini di resistenza alla pressione, sia le valvole a farfalla in bronzo di tipo wafer che quelle di tipo lug possono gestire un'ampia gamma di pressioni. Tuttavia, le valvole a capocorda spesso hanno un vantaggio nelle applicazioni ad alta pressione. Le alette filettate forniscono una connessione più robusta alla tubazione, che aiuta a distribuire uniformemente la pressione sul corpo della valvola. Ciò riduce il rischio che la valvola venga spinta fuori posizione o che si sviluppino perdite sotto alta pressione.
Per quanto riguarda la resistenza alle perdite, entrambi i tipi possono offrire eccellenti prestazioni di tenuta se installati correttamente. Tuttavia, il design delle valvole a capocorda facilita il mantenimento di una tenuta ermetica nel tempo. Poiché possono essere fissate saldamente alla tubazione, vi è una minore probabilità che la valvola si sposti a causa di vibrazioni o variazioni di pressione, che potrebbero potenzialmente causare perdite.
Scenari applicativi
La scelta tra valvole a farfalla in bronzo di tipo wafer e tipo lug dipende anche dall'applicazione specifica. Le valvole di tipo wafer sono comunemente utilizzate negli impianti di trattamento dell'acqua, nei sistemi HVAC e nelle applicazioni idrauliche generali. Il loro design compatto e la facilità di installazione li rendono ideali per i sistemi in cui lo spazio è limitato e il rapporto costo-efficacia è una considerazione importante. Ad esempio, in un impianto di trattamento dell'acqua su larga scala, è possibile installare rapidamente numerose valvole di tipo wafer in tutta la rete di condutture, riducendo sia i tempi che i costi di installazione.
NostroSede sostituibile/rivestimento allentato Guarnizione rivestita in gomma EPDM NBR Valvola a farfalla con collegamento a doppia flangia per acquaè un'ottima opzione per le applicazioni legate all'acqua. Combina i vantaggi della connessione a doppia flangia con un'affidabile tenuta rivestita in gomma, fornendo una soluzione efficiente e di lunga durata.
Le valvole a farfalla in bronzo di tipo aletta, invece, sono preferite negli impianti di trattamento chimico, negli impianti di produzione di energia e nelle condutture industriali dove sono richieste frequenti manutenzioni o modifiche. In un impianto chimico, ad esempio, potrebbe essere necessario isolare diverse sezioni della tubazione per la manutenzione o la riparazione. Una valvola a capocorda consente una facile disconnessione di un lato della tubazione senza influenzare il funzionamento dell'altro lato, riducendo al minimo i tempi di inattività. NostroValvola a farfalla a tenuta morbida con piastra verticale in ferro duttile con manigliaviene spesso utilizzato in tali applicazioni, offrendo una soluzione affidabile e duratura con il suo design a tenuta morbida.
Considerazioni sui costi
Il costo è un altro fattore importante da considerare quando si sceglie tra valvole a farfalla in bronzo di tipo wafer e di tipo lug. In generale, le valvole di tipo wafer sono più convenienti. Il loro design più semplice e il minor numero di componenti si traducono in costi di produzione inferiori, che spesso vengono trasferiti ai clienti. Ciò li rende un'opzione interessante per progetti attenti al budget in cui la pressione e i requisiti applicativi non sono eccessivamente impegnativi.
Tuttavia, anche se le valvole a capocorda possono essere più costose in anticipo, i loro vantaggi a lungo termine possono superare il costo iniziale. La capacità di isolare sezioni della tubazione per la manutenzione, la maggiore resistenza alla pressione e il ridotto rischio di perdite possono portare a costi operativi inferiori e tempi di inattività inferiori nel lungo periodo.
Opzioni ad alte prestazioni

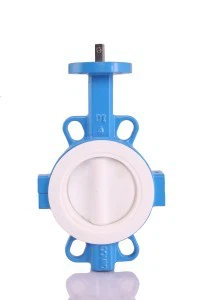

Per le applicazioni che richiedono valvole ad alte prestazioni, offriamo ancheValvola a farfalla wafer ad alte prestazioni rivestita in PTFE. Questo tipo di valvola di tipo wafer combina i vantaggi del design wafer con la resistenza chimica e le prestazioni alle alte temperature del rivestimento in PTFE. È adatto per l'uso in applicazioni impegnative come la lavorazione chimica e l'industria alimentare e delle bevande.
Conclusione
In sintesi, la scelta tra una valvola a farfalla in bronzo di tipo wafer e di tipo lug dipende da diversi fattori, tra cui requisiti di installazione, resistenza alla pressione e alle perdite, scenari applicativi e considerazioni sui costi. Le valvole di tipo wafer sono ideali per installazioni facili e veloci, applicazioni con spazio limitato e progetti sensibili ai costi. Le valvole di tipo lug, invece, offrono una maggiore flessibilità nella manutenzione, una migliore resistenza alla pressione e sono più adatte per applicazioni in cui è necessario l'isolamento delle sezioni della tubazione.
Se non sei ancora sicuro di quale tipo di valvola a farfalla in bronzo sia adatta al tuo progetto o se hai altre domande sui nostri prodotti, non esitare a contattarci per una consulenza esperta. Il nostro team di professionisti è dedicato ad aiutarti a trovare la migliore soluzione di valvole per le tue esigenze specifiche. Non vediamo l'ora di avviare con voi discussioni sugli appalti e di fornirvi valvole a farfalla in bronzo di alta qualità che soddisfino le vostre aspettative.
Riferimenti
- Manuale delle valvole: una guida alla selezione, installazione e manutenzione
- Manuale di progettazione di tubazioni industriali e di applicazione di valvole
