Ehilà! Come fornitore di valvole di gate parallele, mi viene spesso chiesto come calcolare la coppia per queste valvole. È un aspetto cruciale, specialmente quando si tratta di garantire il corretto funzionamento e la longevità della valvola. Quindi, immergiamoci subito!
Comprensione delle basi della coppia nelle valvole di gate parallele
Per prima cosa, qual è esattamente la coppia? In termini semplici, la coppia è la forza che fa ruotare un oggetto attorno a un asse. Quando si tratta di valvole di gate parallele, la coppia è la forza necessaria per aprire o chiudere la valvola. È influenzato da diversi fattori, come la dimensione della valvola, la pressione del fluido che scorre attraverso di essa e il tipo di materiali di tenuta utilizzati.
Abbattiamo un po 'di più questi fattori. La dimensione della valvola svolge un ruolo significativo. Le valvole più grandi richiedono generalmente più coppia per funzionare perché c'è più superficie da muoversi. Ad esempio, una valvola di gate parallela da 12 pollici avrà bisogno di più forza per aprire o chiudere rispetto a una 4 - pollici.
La pressione del fluido è un altro fattore critico. Pressioni fluide più elevate significano che più forza viene esercitata sul cancello della valvola. Quindi, se hai a che fare con un sistema ad alta pressione, dovrai calcolare un valore di coppia più elevato per garantire che la valvola possa essere operata senza intoppi.
Il tipo di materiali di tenuta influisce anche la coppia. Alcuni materiali hanno coefficienti di attrito più elevati, il che significa che è necessaria una maggiore coppia per superare l'attrito durante l'apertura o la chiusura della valvola. Ad esempio, una valvola con una guarnizione in gomma potrebbe richiedere meno coppia rispetto a una con una guarnizione in metallo a - metallo.
L'approccio matematico al calcolo della coppia
Ora, entriamo nel nocciolo - grintoso di calcolare la coppia. Esistono alcune formule e metodi che possono essere utilizzati, ma uno degli approcci più comuni si basa sull'attrito del sedile e sull'attrito dello stelo.
La coppia totale (T) richiesta per far funzionare una valvola di gate parallela può essere calcolata come somma della coppia di attrito del sedile (TS) e della coppia di attrito dello stelo (TS).
La coppia di attrito del sedile (TS) può essere stimata usando la formula:
Ts = μs * fs * ds / 2
Dove:
- μS è il coefficiente di attrito tra il sedile e il cancello. Questo valore dipende dai materiali del sedile e del cancello. Ad esempio, se il sedile è realizzato in acciaio inossidabile e il cancello è anche in acciaio inossidabile, il coefficiente di attrito potrebbe essere di circa 0,15 - 0,2.
- FS è il carico del sedile. Questa è la forza esercitata sul sedile a causa della pressione del fluido. Può essere calcolato come FS = P * AS, dove P è la pressione del fluido e come è l'area del sedile.
- DS è il diametro del sedile.
La coppia di attrito dello stelo (TS) viene calcolata usando la formula:
Ts = μst * fst * dst / 2
Dove:
- μST è il coefficiente di attrito tra lo stelo e l'imballaggio. Il valore varia a seconda del tipo di materiale di imballaggio. Per un imballaggio di grafite, il coefficiente di attrito potrebbe essere di circa 0,1 - 0,15.
- FST è il carico dello stelo. Questa è la forza esercitata sullo stelo a causa della pressione del fluido e delle forze meccaniche nella valvola.
- DST è il diametro dello stelo.
Diciamo che abbiamo una valvola di gate parallela con le seguenti specifiche:
- Diametro del sedile (DS) = 8 pollici
- Diametro dello stelo (DST) = 1,5 pollici
- Pressione del fluido (P) = 100 psi
- Coefficiente di attrito del sedile (μS) = 0,18
- Coefficiente di attrito dello stelo (μst) = 0,12
Innanzitutto, dobbiamo calcolare l'area del sedile (AS). La formula per l'area di un cerchio è a = π * (d/2)^2. Quindi, as = π * (8/2)^2 = 50,27 pollici quadrati.
Il carico del sedile (FS) = P * AS = 100 * 50.27 = 5027 libbre.
La coppia di attrito del sedile (TS) = μs * FS * DS / 2 = 0,18 * 5027 * 8/2 = 3620,64 in - libbre.
Ora, supponiamo che il carico dello stelo (FST) sia di 500 libbre.
La coppia di attrito dello stelo (TS) = μst * FST * DST / 2 = 0,12 * 500 * 1,5 / 2 = 45 in - lbs.
La coppia totale (T) = TS + TS = 3620,64 + 45 = 3665,64 in - lbs.
Real - Considerazioni sul mondo
Nel mondo reale, il calcolo della coppia non è sempre semplice come l'uso di queste formule. Ci sono altri fattori che possono entrare in gioco. Ad esempio, la condizione della valvola, ad esempio se è nuova o è stata in servizio da molto tempo, può influire sui coefficienti di attrito. Una valvola che è stata esposta a fluidi corrosivi potrebbe avere un attrito maggiore a causa dell'usura.
Inoltre, l'ambiente operativo è importante. Se la valvola è installata in un ambiente freddo, le proprietà dei materiali di tenuta potrebbero cambiare, il che può influire sui requisiti di coppia.
Altri tipi di valvole di gate
Se sei interessato alle valvole di gate, potresti anche voler controllare altri tipi. Offriamo una gamma diValvola del cancello del coltelloche sono fantastici per applicazioni che coinvolgono fanghi e fluidi viscosi. Queste valvole hanno un cancello bordato affilato in grado di tagliare il materiale, rendendole ideali per industrie come il trattamento minerario e delle acque reflue.

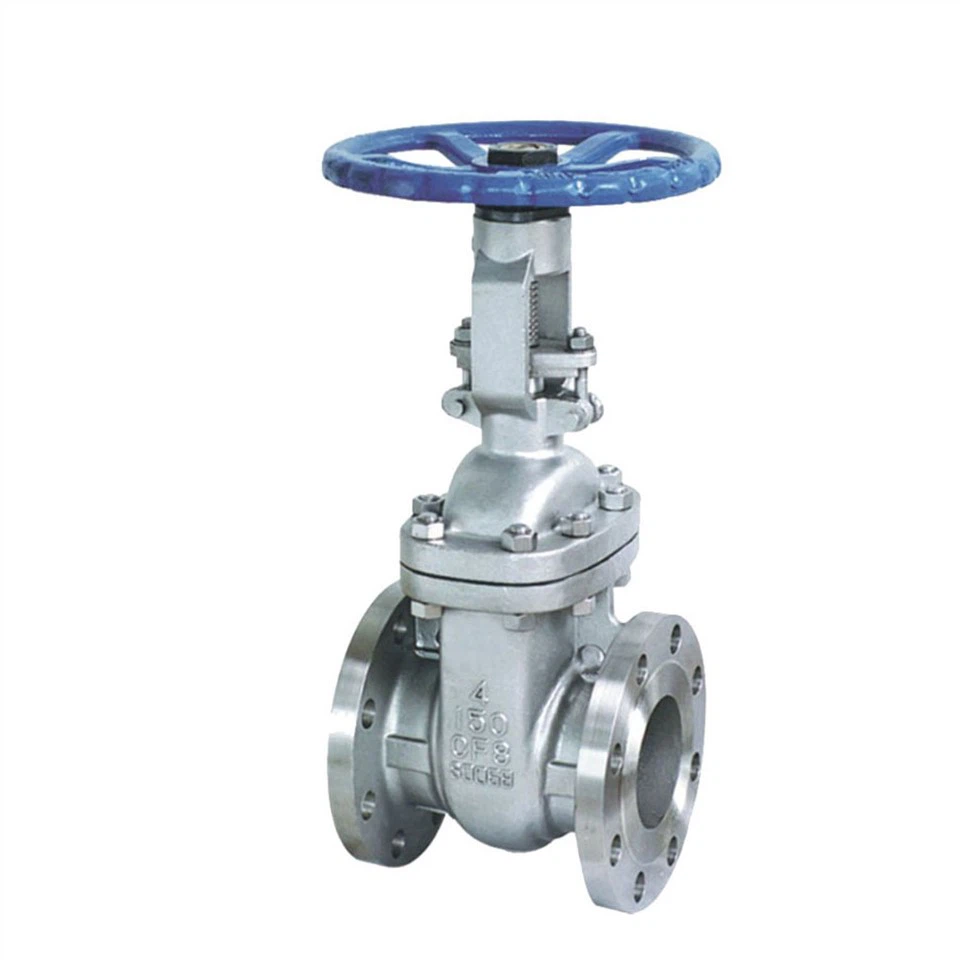

Anche noi abbiamoValvole di gate flangiate standard americane. Queste valvole sono progettate secondo gli standard americani, garantendo l'alta qualità e compatibilità con altri componenti del sistema. Sono comunemente usati in varie applicazioni industriali in cui è necessaria una valvola di gate affidabile e durevole.
Un'altra opzione è la nostraValvola di gate resilienti a stelo non crescente. Questo tipo di valvola è perfetto per le applicazioni in cui lo spazio è limitato. Il design del gambo non in aumento significa che lo stelo non si estende dalla valvola quando viene aperto, rendendolo adatto per installazioni con spazio per la testa bassa.
Perché scegliere le nostre valvole di gate parallele
Come fornitore, siamo orgogliosi di offrire valvole di gate parallele di alta qualità. Le nostre valvole sono realizzate con materiali di alto livello, garantendo una durata e prestazioni a lungo termine. Abbiamo anche un team di esperti che possono aiutarti con calcoli di coppia e altri aspetti tecnici. Sia che tu stia lavorando su un piccolo progetto in scala o su una grande installazione industriale, possiamo fornire la valvola giusta per le tue esigenze.
Conclusione
Il calcolo della coppia per una valvola di gate parallela è un passo importante per garantire il suo corretto funzionamento. Comprendendo i fattori che influenzano la coppia e usando le formule appropriate, è possibile assicurarsi che la valvola possa essere aperta e chiusa senza intoppi. In caso di domande sul calcolo della coppia o sei interessato ad acquistare le nostre valvole di gate parallele, non esitare a raggiungere. Siamo qui per aiutarti a fare la scelta giusta per il tuo progetto.
