Parametri del prodotto

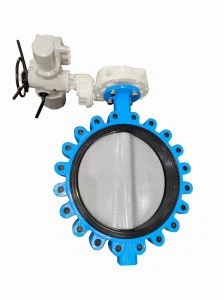

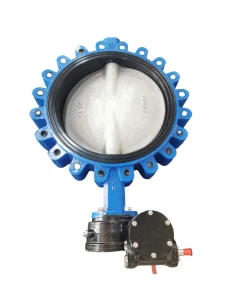

Valvola a farfalla con capocorda
| NO. | Articolo | Standard |
| 1 | MISURARE | DN25-2000 |
| 2 | Faccia a faccia | API609, BS5155, DIN3202, ISO5752 |
| 3 | Flangia di collegamento | DIN, BS, UNI, ISO, ANSI, AS, JIS |
| 4 | Flangia di montaggio | ISO5211 |
| 5 | Pressione lavorativa | PN10/PN16/PN25 |
| 6 | Applicazione | Acqua dolce, acqua di mare, petrolio, gas, acidi, cibo, vapore |
| 7 | Temperatura di applicazione | -210-250ºC |
| 8 | Tipo di connessione disco albero | Semialberi con perno/senza perno/doppi |
| 9 | Tipo di posto | Dorso morbido/dorso rigido/vulcanizzato |
| 10 | Fori di connessione N. | 2/4 fori |
| 11 | Tipo di corpo | 1/2 pezzo |
MATERIALI STANDARD DELLE PARTI PRINCIPALI
| NO. | PARTE | MATERIALE |
| 1 | Corpo | Ghisa (GG25), ferro duttile (GGG40/50), acciaio al carbonio (WCB A216), acciaio inossidabile (SS304/SS316/SS304L/SS316L), acciaio inossidabile duplex (2507/1.4529), bronzo |
| 2 | Posto a sedere | NBR, EPDM/REPDM, PTFE/RPTFE, Viton, Neoprene, Hypalon, Silicone, PFA. |
| 3 | Lancia | SS416, SS431, SS304, SS316, acciaio inossidabile duplex, monel |
| 4 | Disco | DI plus Ni, acciaio inossidabile (SS304/SS316/SS304L/SS316L), acciaio inossidabile duplex (2507/1.4529), bronzo, rivestimento (DI/WCB/SS) (verniciatura epossidica/nylon/EPDM/NBR/PTFE/PFA) |
| 5 | Spillo | Acciaio inossidabile |
| 6 | Boccola | PTFE, Bronzo |
| 7 | Anello circolare | NBR, EPDM, FKM |
| 8 | Operazione | Leva manuale, scatola del cambio, attuatore elettrico/pneumatico/idraulico |
PROVA DI PRESSIONE
| Diametro nominale | DN25-DN1200 | 1''- 48'' | DN25-DN1200 | 1''- 48'' |
| Pressione nominale | 1.0 MPa | 150 Psi | 1,6 MPa | 250 Psi |
| Pressione di prova della tenuta | 1,1 MPa | 165 Psi | 1,76 MPa | 275 Psi |
| Pressione di prova del guscio | 1,5 MPa | 225 Psi | 2,4 MPa | 375 Psi |
| Conversione della pressione |
1 Mpa=1, Bar=15Psi, PN20=Classe 150
|
|||
caratteristiche del prodotto
1. La struttura della valvola è semplice, le lettere di fusione sono chiare e la superficie liscia.
2. Coppia leggera facile da aprire, può durare a lungo.
3. La flangia superiore adotta ISO5211 (è facile da equipaggiare con attuatore elettrico/pneumatico/idraulico).
4. Tutte le parti sono lavorate accuratamente, la qualità è molto migliore.
5. Adottiamo un sedile in gomma di migliore qualità per una lunga durata.
6. Sede sostituibile, è facile riparare la valvola.
