Tipi di valvola a farfalla
Esistono tre tipi principali di valvole a farfalla:
1. Valvole a farfalla con offset zero (valvole a farfalla con sede resiliente)
2. Valvola a farfalla a doppio offset (valvole a farfalla ad alte prestazioni
3. Tripla valvola a farfalla sfalsata
Nelle valvole a farfalla con offset zero, lo stelo passa attraverso la mezzeria del disco che è centrato nella sede; tutto questo è centrato all'interno del corpo valvola. Il corpo valvola. posto a sedere. e il disco giacciono concentricamente quando è in posizione chiusa.
Le valvole a farfalla con offset zero sono utilizzate nelle tubazioni liauid e aas. che hanno ratine di pressione e temperatura rispettivamente di 250 psi e 4000F.

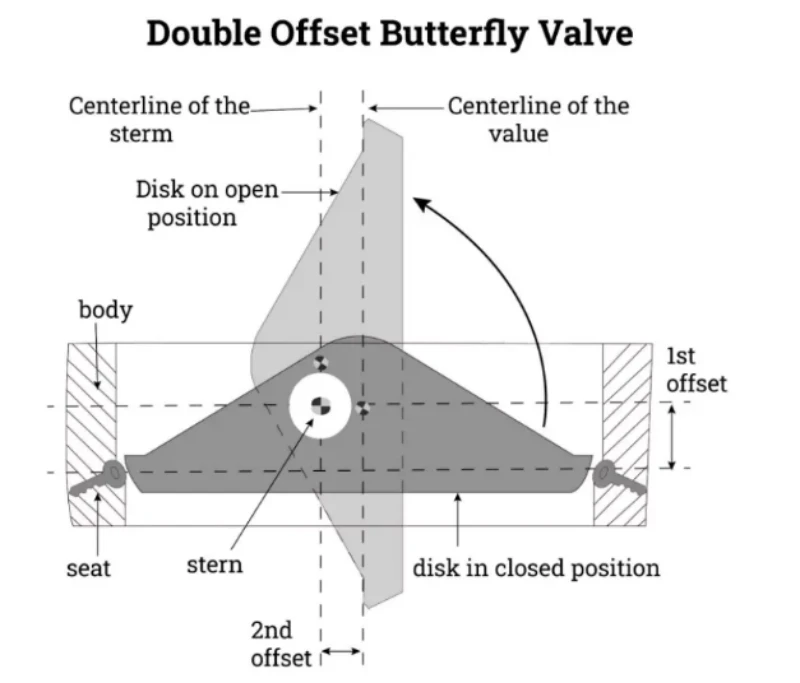

Nelle valvole a farfalla a doppio offset, l'asse dello stelo è sfalsato dietro la linea centrale della sede e del corpo (primo offset), quindi il
l'asse dello stelo è ulteriormente sfalsato rispetto alla linea centrale verticale della vaive (secondo offset). Quando il disco è aperto. il sedile è montato
dal sigillo;
Le valvole a farfalla a doppio offset sono tipicamente utilizzate nella purificazione dell'acqua. trattamento delle acque reflue. HVAC. e protezione antincendio
sistemi (ad es. sprinkler antincendio). Per una maggiore resistenza alla temperatura, la quantità di materiale morbido della sede viene ridotta rinforzandola con uno strato di metallo.
Nelle valvole a farfalla a triplo offset, oltre ai primi due offset (terzo offset), viene realizzato uno sfasamento angolare nell'asse del cono di tenuta del corpo. Ciò si ottiene utilizzando il profilo conico ad angolo retto della sede accoppiato con un profilo corrispondente sul bordo del disco. Questo offset elimina il contatto della sede e del disco durante l'apertura e la chiusura della valvola, quindi anche l'attrito viene eliminato. Il contatto avviene solo durante la completa chiusura della valvola a farfalla; questo funge anche da fermo meccanico per evitare che il disco ruoti ulteriormente.
Le valvole a farfalla a triplo offset sono ideali per la movimentazione di vapore ad alta pressione e surriscaldato, liquidi ad alta temperatura e
gas e prodotti chimici corrosivi che non possono essere gestiti da valvole a farfalla con sedi morbide. Queste valvole sono comunemente utilizzate nelle centrali elettriche (ad es. valvole di intercettazione per caldaie), nella lavorazione di petrolio e gas. produzione chimica, produzione di cellulosa e carta e condutture offshore.
